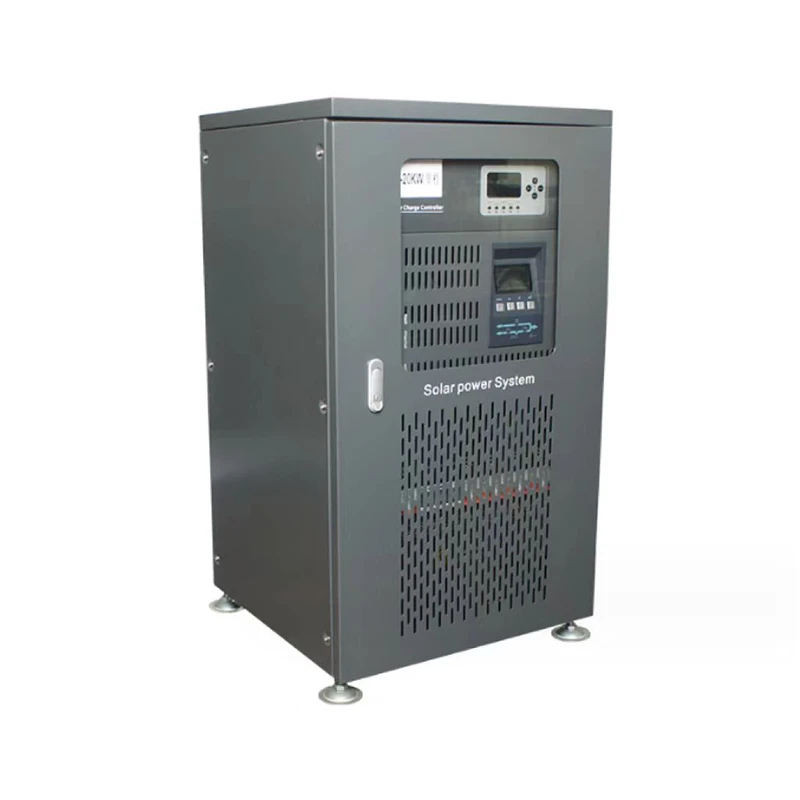

Şebekeden Bağımsız İnvertör Sistemi
Açıklama
Teknik parametreler
Ürüne Genel Bakış:
Ürün, büyük fotovoltaik güç için tasarlanmış dahili şarj kontrol sistemine sahip entegre bir akıllı invertördür. Yerleşik denetleyicisi, şarj verimliliğini ve pil takımının ömrünü artırmak için birden fazla güneş paneli aracılığıyla bir pil takımı için şarj yönetimini gerçekleştirebilir. DSP, MCU ve DDC tarafından gerçek zamanlı işlemeye dayanan tam dijital vektör kontrol teknolojisi sayesinde mükemmel koruma fonksiyonlarına ve yüksek güvenilirliğe sahiptir. Şebeke tercihli modu ve pil tercihli modu ayarlanabilir olduğundan kullanıcıların farklı uygulama ihtiyaçlarını karşılamayı kolaylaştırır. LCD'si var. Aileler, okullar, kamu aydınlatması, sanayi ve madencilik işletmeleri, sınır savunması, deniz adaları, mera alanları vb. dahil olmak üzere büyük güneş enerjisi üretimi durumlarında yaygın olarak uygulanır.
Ana Özellikler:
Yüksek güvenilirlik
Çift dönüşüm tasarımı sayesinde frekans izleme, gürültü filtreleme ve invertör çıkışında düşük bozulma
Yüksek uyum yeteneği
Yakıt jeneratörlerinin kararlı çalışmasını sağlayan geniş bir giriş frekansı aralığı
Pilin yüksek optimum performansı
Daha uzun akü ömrünü garanti eden ve akü bakım sürelerini azaltan akıllı akü yönetim teknolojisi Aküyü en üst düzeyde etkinleştiren gelişmiş sabit voltajlı şarj teknolojisi, şarj süresinden tasarruf sağlar ve daha uzun akü ömrünü garanti eder
Genel ve güvenilir koruma
İnvertörün tehlikelerinden kaynaklanan hataları önleyebilen açılış test fonksiyonu Verimli IGBT (Yalıtımlı Çift Kutuplu Transistör) ters çevirme teknolojisi İyi yüksek hızlı anahtarlama özelliği, büyük voltaj ve büyük akım çalışma özellikleri ve IGBT'nin voltaj sürücüsü (Beşinci nesil IGBT, daha düşük doygunluk voltajı düşüşüne ve daha yüksek çalışma verimliliğine ve güvenilirliğe sahiptir.)

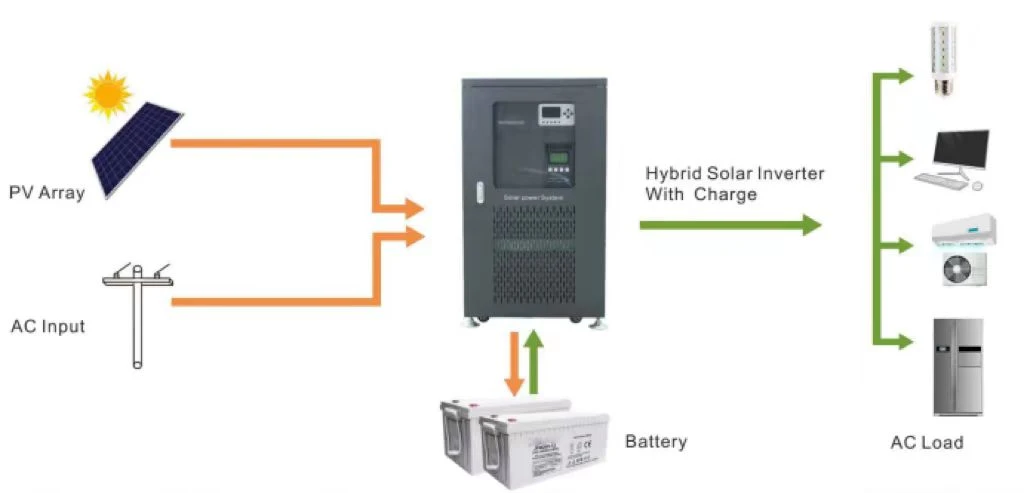

Uygulama şeması:
Teknik indeksler:
|
Modeli:ED-NKD- |
NKD-8KW |
NKD-10KW |
NKD-15KW |
NKD-20KW |
NKD-30KW |
|
Anma gücü |
8KW |
10KW |
15KW |
20KW |
30KW |
|
Pil |
|||||
|
Nominal gerilim |
96VDC/192VDC/220VDC/384VDC |
||||
|
Aşırı deşarj korumasının voltajı |
96VDC/172VDC/194VDC/345VDC |
||||
|
Denetleyici |
|||||
|
Anma akımı |
100A |
||||
|
Nominal gerilim |
192VDC/220VDC/384VDC |
||||
|
Ücretli erişim sayısı |
4 |
||||
|
Her erişimin maksimum akımı |
25A |
||||
|
Güneş giriş voltajı |
<165VDC/<330VDC/<378VDC/<660VDC |
||||
|
Aşırı şarj koruması voltajı |
110VDC/222VDC/255VDC/445VDC (programlanabilir |
||||
|
Kontrol doğruluğu |
±0.1 |
||||
|
Ekran doğruluğu |
±0.1 |
||||
|
Yeterlik |
>90% |
||||
|
Çevirici |
|||||
|
Giriş gerilimi |
88-132VAC/176-264VAC |
||||
|
Giriş frekansı |
45-65Hz |
||||
|
Çıkış voltajı |
110VAC/220VAC |
||||
|
Çıkış frekansı |
50/60Hz |
||||
|
Çıkış dalga formu |
Saf sinüs dalgası, THD<4%(full load) |
||||
|
Koruma fonksiyonu |
Çıkış kısa devre koruması, aşırı voltaj koruması, düşük voltaj koruması, düşük pil koruması vb. |
||||
|
Manuel açma/kapama |
Manuel açma/kapama tercih edilir |
||||
|
Otomatik güç açma/kapama |
Işıkla çalıştırılan açma+sabit zamanlı kapanma (programlanabilir) |
||||
|
Anahtarlama süresi |
<10ms |
||||
|
Diğer |
|||||
|
Çalıştırma için ortam sıcaklığı |
0-40 derece |
||||
|
Çalıştırma/depolama için bağıl nem |
20-90%(yoğuşmasız, maksimum) |
||||
|
Dış boyutlar D×G×Y(mm) |
536*560*1015 |
||||
|
Ambalaj boyutları: D × G × Y (mm) |
675*700*1180 |
||||
